6测点顶板离层仪

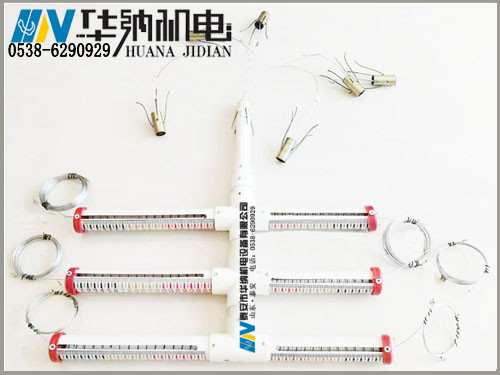

DW-6型顶板离层仪（多点位移计）

6测点顶板离层仪是监测顶板岩层分离时所产生位移量的专用仪器 星空全站体育app，用于监视监测顶板位移(围岩离层)量,避免顶板(围岩)塌方冒顶。

产品特点

顶板离层仪灵敏度高，显示直观 星空手机网页版，大大减少了视觉误差。

技术指标：

监测点：6点

监测范围：0-270mm 星空全站体育.    读数精确度：±1mm.

孔深：浅基点（浅孔）4m，深基点（深孔）：8m，可根据现场实际确定监测范围 星空官网。

顶板离层仪的使用规定

1、巷道每隔5m—10m安设一个顶板离层指示仪；离层指示仪安装位置距迎头不得超过1 星空体育登录. 5m,否则无法捕捉顶板离层的全过程；.

2，钢绳应事先盘好，推入锚固器时逐圈展开 星空平台，以防纠缠打结.

3 星空体育网页版，浅部基点锚固器一定要准确定位，为此可提前在安装杆上做好标记.

4，安装后 星空注册，两个刻度游标均应处于自由伸缩状态，不得有任何卡阻现象。

顶板离层 星空下载. 位移监测仪器-矿压观测仪器.

LBY-2型顶板离层仪

LBY-3型顶板离层仪

WBY-10型顶板离层仪

DW-3型顶板离层仪

DW-4型顶板离层仪

DW-6型顶板离层仪

ZKBY-II型顶板离层仪

KGE-30顶板围岩离层监测仪

GDW-500矿用本安型顶板位移传感器

KGE30B顶板离层指示仪

DL-2顶板离层指示仪

SMJ-2顶板离层仪

DLJ-2顶板离层指示仪

DBY-2顶板离层仪

LBY-2H顶板离层仪

DLZ-II顶板离层指示仪

ACLY-2顶板离层检测仪

KY-82型顶板动态仪

KBU-201型顶底板动态报警监测仪

DSB-1型顶板下沉速度报警仪

YSZ-1型液压支架压力下缩自记仪

HCZ钻孔油枕应力计

CM-12型测力锚杆

多点位移计(四点，五点，六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计监测顶板岩层移动的检测装置，它可以分别显示锚杆长度范围内和锚杆同范围外的顶板岩层的离层情况，多点位移计主要：由基点锚头，测绳，套筒，防水牌，内测筒，外测筒组成，用于自动监测顶板位移量，避免顶板塌方冒顶且提供顶板支护参数，为巷道布置支护设计，顶板安全监测提供可靠的技术参数，重量轻，体积小，便于携带，安装方便，灵敏度高，显示直观，大大减少了视觉误差 多点位移计(四点，五点，六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计主要技术参数：测量方式：反光彩色显示测量点数：4，5，6，8，10（2，4，6，8，10m）最大量程：800mm读数精度：1mm安装锚孔直径：Φ28，Φ42多点位移计(四点，五点，六点)DW-4/5/6型|双平行顶板离层仪|直读式多点位移计监测原理：基点锚头应固定在钻空深部2，4，6，8，10m处稳定岩层内，当锚杆锚固范围内有离层时 星空官方网站，顶板(套管)沿外测筒向下移动，移动量有由测筒标尺指示，当锚固范围顶板离层时，外测筒与顶板相对位置不变，但沿内测筒向下滑动，表明顶板有离层，离层量由内测筒标尺指示，当锚杆锚固范围内，外都有离层时，内外测筒分别有离层显示，其显示值之和为总离层值，DW-4/5/6型多点位移计(四点，五点，六点)|双平行顶板离层仪仪器安装操作步骤：1先安装深基点锚头，用安装杆把锚头送至设计位置，送入时拉紧测绳，2将浅部锚头送入至安装位置，3安装好套管，套筒底端接牢防水牌，防水牌底沿距顶板约34mm，然后将深部锚头测绳与内测筒连接，浅部锚头测绳与外测筒连接，4外测筒零点与套管底边对齐，内测筒零点与外测筒底边对齐。
